Demo · drei vorbereitete Räume

So rechnet Osłony RTG.

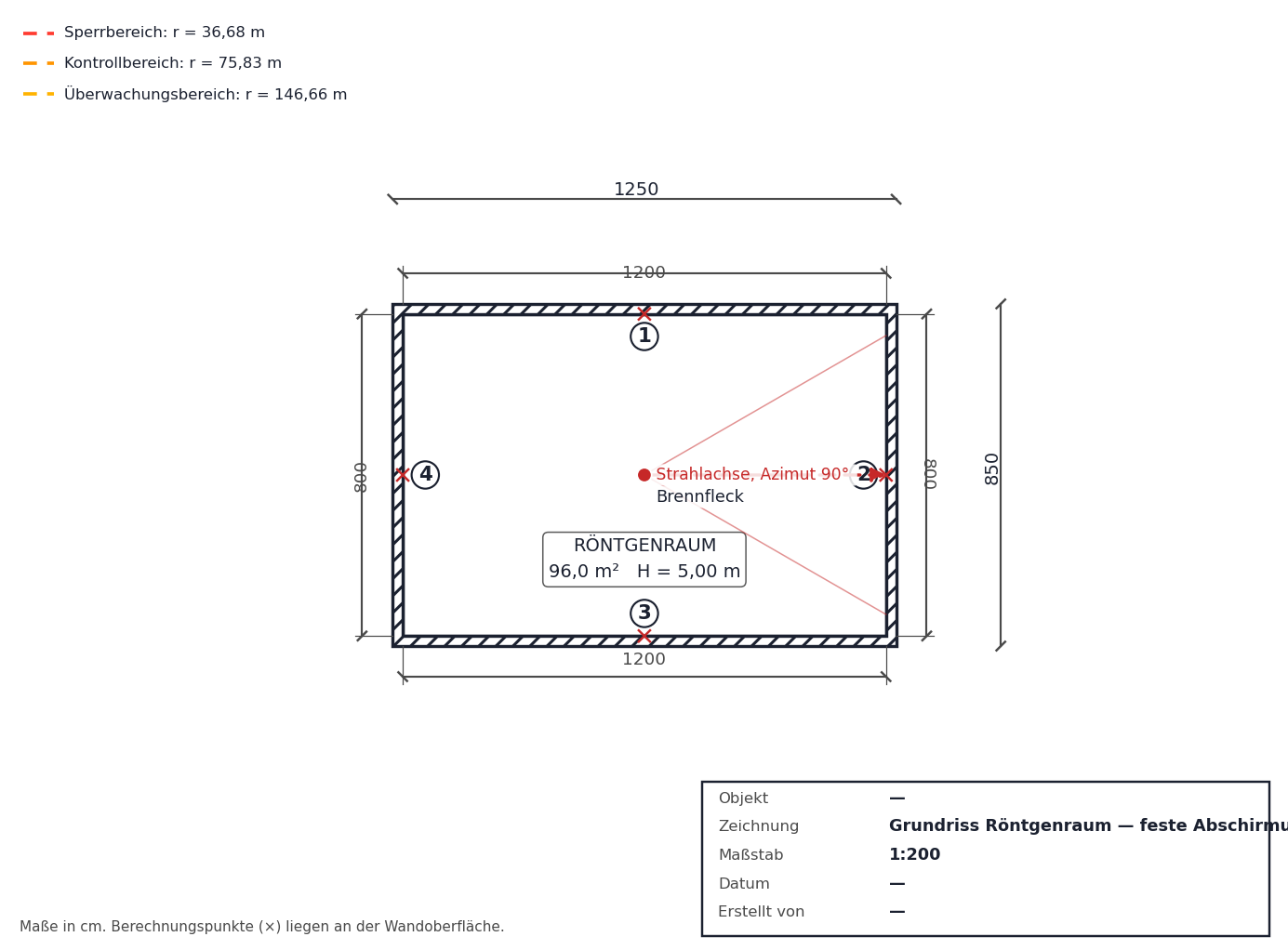

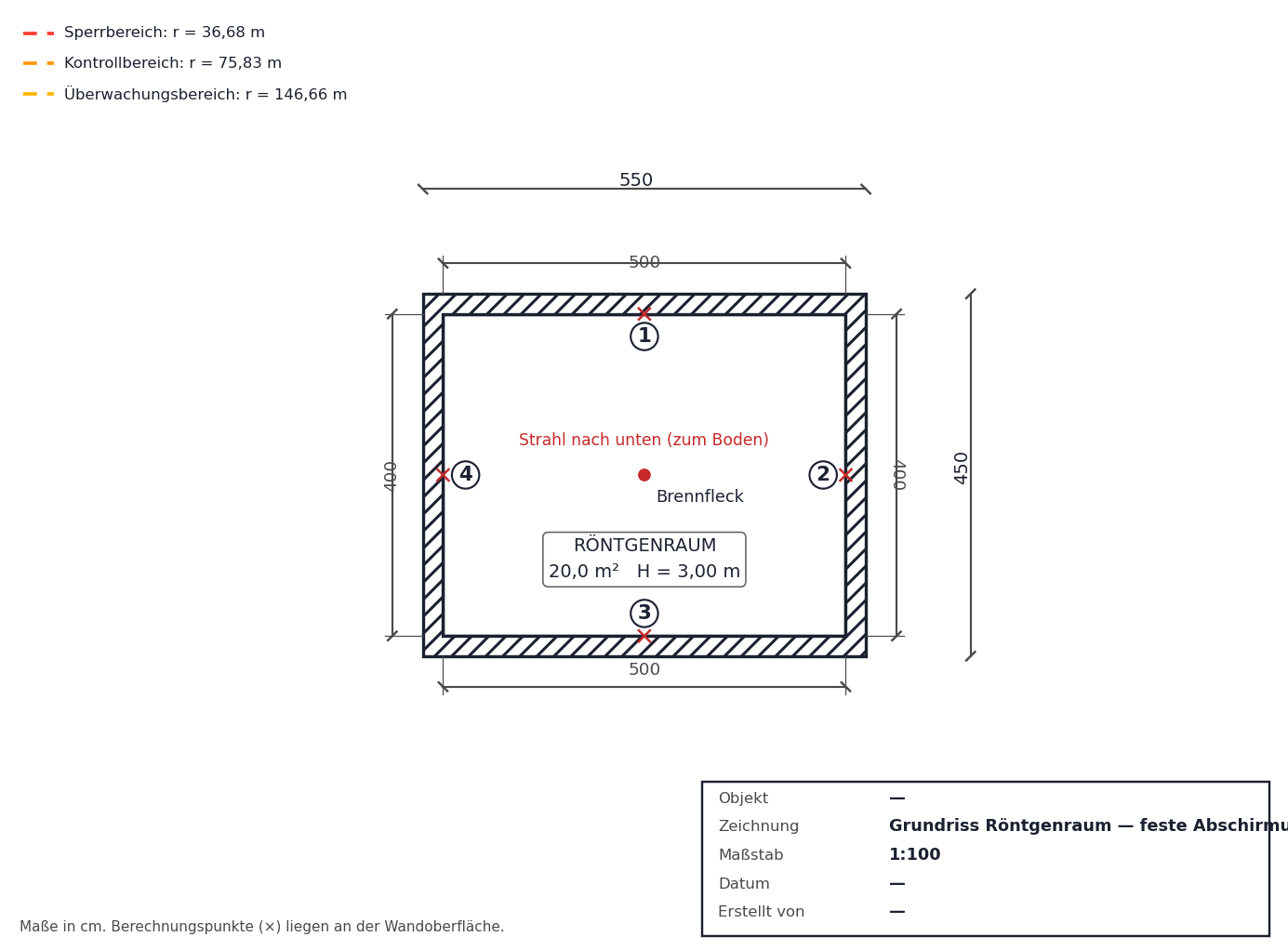

Drei vorbereitete Räume, gerechnet mit derselben Engine wie in der App — mit Grundriss, Aufteilung auf die Abschirmungen und Bereichsgrenzen.

Das sind vorbereitete Beispiele, kein Rechner — die Eingaben lassen sich hier nicht ändern. Den eigenen Raum rechnen Sie in der App.

Empfohlene Pb-Abschirmdicke

7 mm maßgebend: Pb Bevölkerung

Pb Personal5 mm

Pb Bevölkerung6,75 mm

Sperrbereich36,7 m

Bauteile OK0 / 6

Aus den Kurven der Norm — das physikalische Modell hat die Anforderung nicht erhöht.

Was die Dicke bestimmt

Wand 1 (N)4,50 mm

Wand 2 (O)4,25 mm

Wand 3 (S)4,50 mm

Wand 4 (W)4,25 mm

Decke4,50 mm

Bodendickste9 mm

Sperrbereich36,7 m

A75,8 m

B146,7 m

frei263,6 m

Logarithmische Achse — linear würde der Sperrbereich neben dem freien Bereich verschwinden.

Anodenspannung200 kV

Anodenstrom (in Berechnungen verwendet)3,70 mA

Dauer einer Einzelbelichtung20 s

Belichtungen pro Woche350

Abstand Brennfleck–Abschirmung2 m

Raumhöhe3 m
