Demo · trzy gotowe pracownie

Zobacz, jak liczy Osłony RTG.

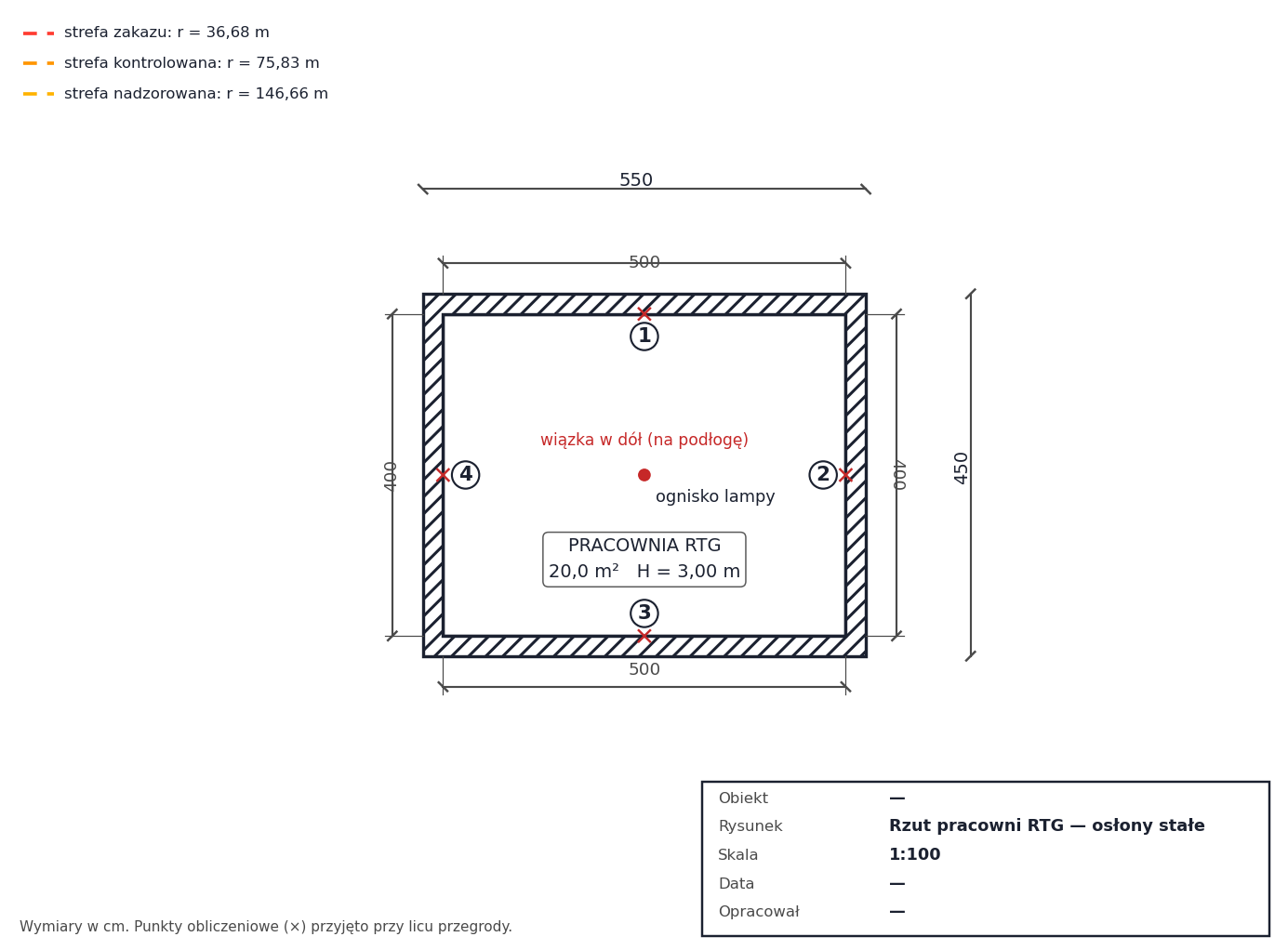

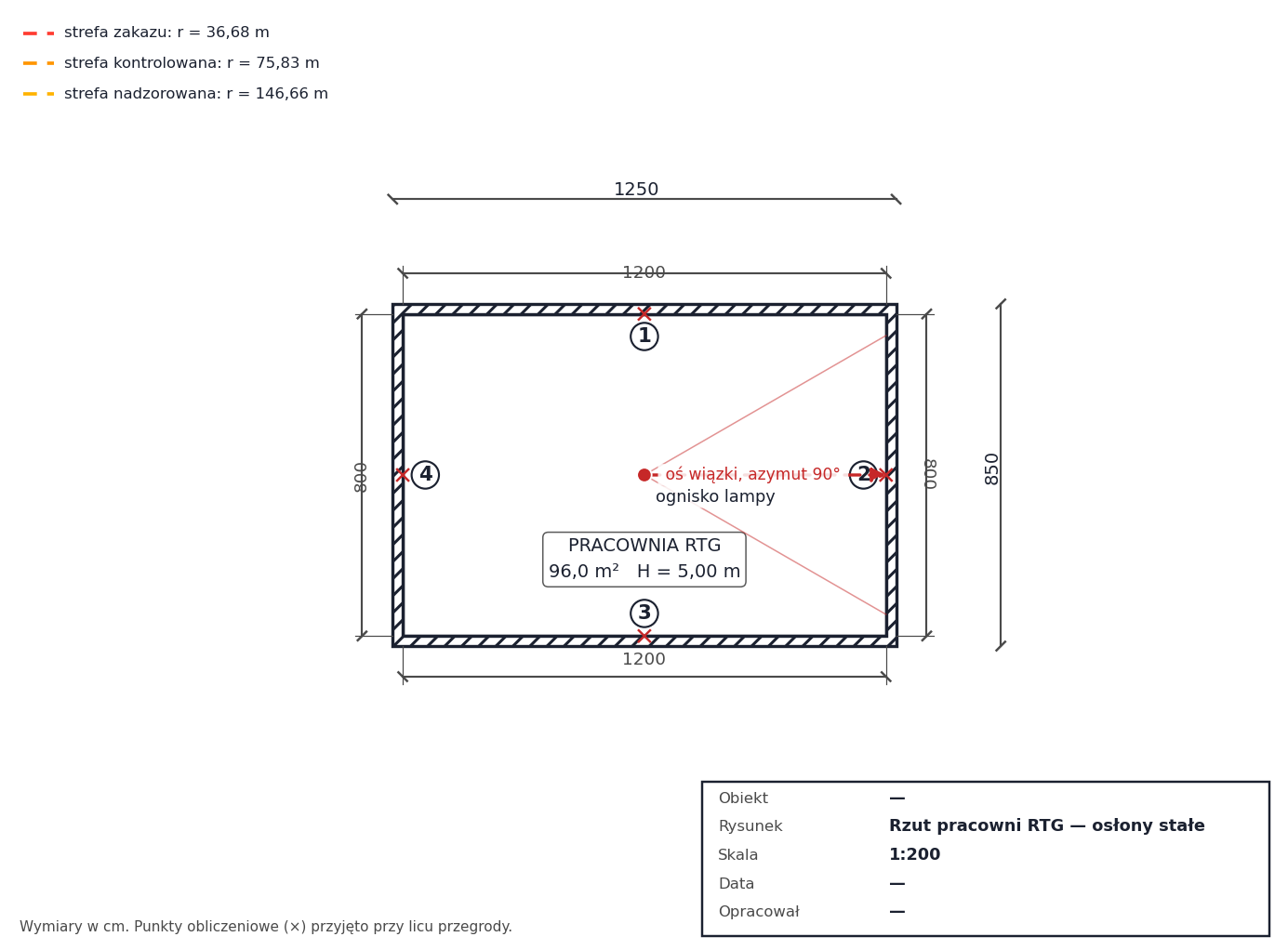

Trzy gotowe pracownie, policzone tym samym silnikiem, który pracuje w aplikacji — wraz z rzutem, podziałem na przegrody i zasięgami stref.

To gotowe przykłady, nie kalkulator — danych nie da się tu zmienić. Własną pracownię policzysz w aplikacji.

Zalecana grubość osłony Pb

7 mm decyduje: Pb ludność

Pb personel5 mm

Pb ludność6,75 mm

Strefa zakazu36,7 m

Przegrody OK0 / 6

Wynik z tablic normy — własny model fizyczny nie podniósł wymagania.

Co decyduje o grubości

Ściana 1 (N)4,50 mm

Ściana 2 (E)4,25 mm

Ściana 3 (S)4,50 mm

Ściana 4 (W)4,25 mm

Strop4,50 mm

Podłoganajgrubsza9 mm

zakaz36,7 m

A75,8 m

B146,7 m

wolny263,6 m

Oś logarytmiczna — przy liniowej strefa zakazu zniknęłaby obok obszaru wolnego.

Napięcie anody200 kV

Prąd anodowy (użyty w obliczeniach)3,70 mA

Czas pojedynczej ekspozycji20 s

Liczba ekspozycji w tygodniu350

Odległość ogniska - przesłona2 m

Wysokość pomieszczenia3 m
